Spitzenlose Schleifmaschine mit beweglichem Zentrum

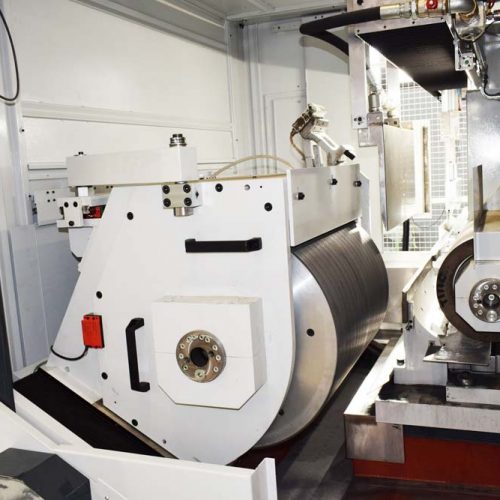

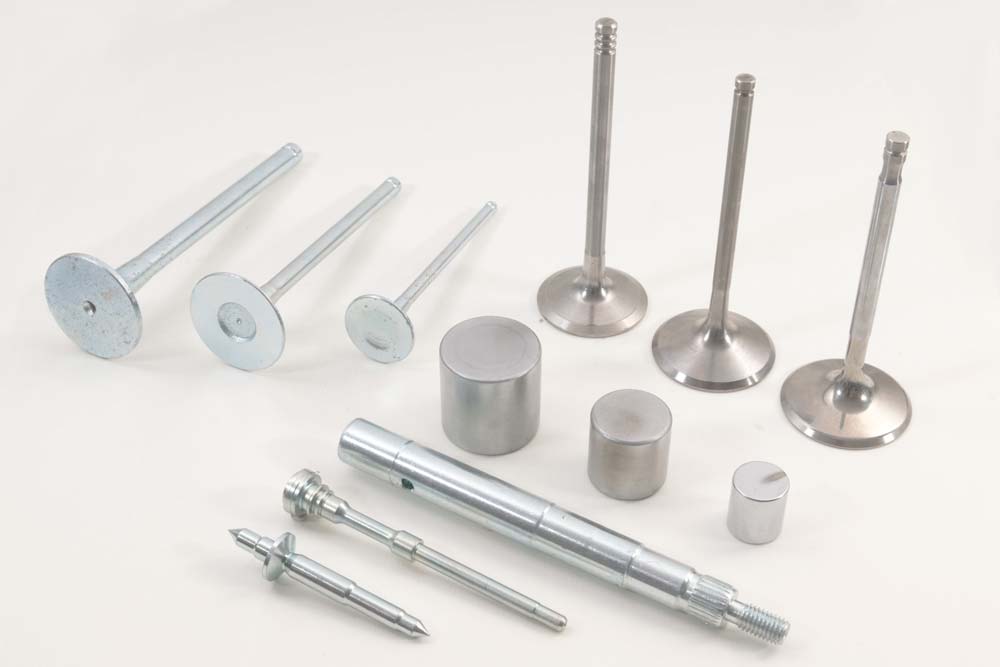

Die Maschinen mit beweglichem Zentrum sind durch ihren einfachen Aufbau sowohl steif wie auch für flexibel für Bearbeitungsaufgaben des Schleifens Centerless einsetzbar. Auf dem gegossenen Monobloc- Grundgestell werden nur 3 CNC-Schlitten X,Y,Z aufgebaut, die jedoch ausreichen um alle Funktionen inklusive dem CNC -Abrichten der Scheiben auszuführen. Der Schleifscheibenkopf sitzt auf dem unter 30° geneigten Schlitten der CNC -Achse Y, der eine Querbewegung ausführt. Durch die Neigung um 30° wird der Abstand zu den Führungen verkürzt, die Bearbeitungskraft wird ins Bett eingeleitet, der Gesamtaufbau wird kompakter und somit steifer. Die Querbewegung des CNC -Schlittens Y des Schleifscheibenkopfs ermöglicht die Bearbeitung von Bauteilen „unter dem Kopf“, sowie den speziellen Zyklus der Bearbeitung Einstich mit Oszillation für lange Bauteile (wie HM -Rundstäben oder Auswerferstiften) mit dem Durchbiegung und Rundlauf minimiert werden. Folgende Modelle werden angeboten:

• CG.R 500/250 und CG.R 600/350 mit hydrodynamischer Schleifscheibenspindel sowie Regelscheibenspindel mit Lagerschalen im Ölbad.
• CG.R 600/400 und CG.R 600/500 mit hydrostatischen Spindeln für Schleif- und Regelscheibe in hochsteifer Sonderausführung (die Spindelwelle ist fest, der Außenkörper dreht).

Bei allen Modellen der Baureihe CG.R. werden die Scheiben beim Wechseln seitlich abgezogen. Das reduziert die Rüstzeiten. Die Halter der Abrichtwerkzeuge sind vorn an den Schlitten Y und Z angebracht. Es wird somit immer parallel zur Position des Teils im Schleifspalt abgerichtet. Das wiederum verkürzt die Einrichtzeit zum ersten Gut-Teil beim Auftragswechsel und erhöht die Schleifqualität im laufenden Auftrag. Der Aufbau der Baureihe CG.R. mit nur 3 CNC -Schlitten verringert den Verschleiss und reduziert den Wartungsaufwand.
