Rettificatrice per lavorazioni di ripresa

SERIE SF

SF400 Macchina Transfer speciale dedicata alla rettifica di particolari di ripresa. Basamento monoblocco in ghisa, una testa con pinza porta-pezzo montata su due slitte a croce è in grado, tramite interpolazione degli assi, di movimentare il pezzo frontalmente alla mola operatrice e di eseguire diverse tipologie di lavorazioni con una sola presa.
È possibile quindi eseguire più operazioni con una sola presa pezzo,come la rettifica di coni, smussi, intestazioni, e piccole lavorazioni interne ed esterne con profili più o meno complessi. La diamantatura della mola operatrice, ove necessaria, la si esegue applicando su un supporto fisso il diamante, montato a fianco della testa portapezzo, utilizzando gli stessi assi di lavoro.
S400X2 e S300X2 eseguono operazioni più semplici come di smusso o cono, hanno però la caratteristica di eliminare i tempi morti di carico e scarico.

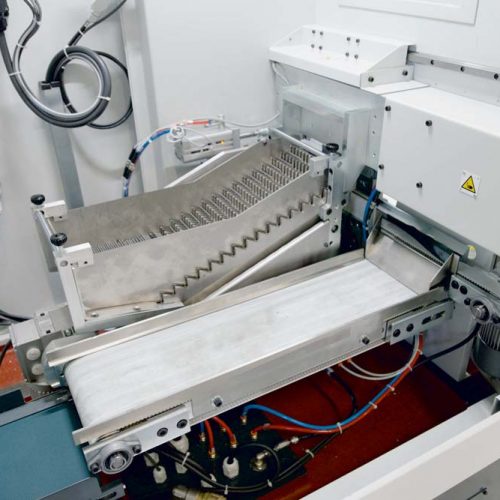

Il software realizzato interamente da tecnici SMT permette di gestire in modo semplice ed intuitivo tutte le fasi di lavoro della macchina. Soluzioni personalizzate di dispositivi di carico e scarico consentono a questa macchina di lavorare in completa autonomia. La serie S è destinata alla piccola-media produzione, garantisce ripetibilità dei pezzi, facilità d’uso e manutenzione. Le macchine possono essere dotate di accessori supplementari come misuratori, bilanciatori, ecc.

Tecnologia Green a basso impatto ambientale

Alta efficienza energetica

Macchina digitale Industry 4.0 Ready

 SF400S400X2S300X3
POSSIBILITÀ PRODUTTIVA
Diametri pezziØ 2 ÷ Ø 16(25) mmØ3 ÷ Ø25 mmØ1,5 ÷ Ø16 mm
Lunghezza pezzi15 ÷ 150 mm15 ÷ 150 mm15 ÷ 150 mm
Rotazione testa mola operatrice rispetto ad asse pezzo20° ÷ 90 °10° ÷ 90 °10° ÷ 80°
CARATTERISTICHE MOLE - ASSI CNC
Diametro mola operatriceØ 400 mmØ 400 mmØ 300-400 mm
Larghezza mola operatrice10-30 mm20-45 mm6-30 mm
Foro mola operatriceØ 127 mmØ 127 mmØ 127 mm
Velocità periferica mola operatrice20 ÷ 45 m/s20 ÷ 45 m/s20 ÷ 45 m/s
Compensazione minima (positiva/negativa)0,001 mm0,001 mm0,001 mm
n° assi CNC222
POTENZE
Potenza motore mola operatrice3 kW5,5 kW2,2 kW
Potenza testa portapezzo1,5 kW0,75 kW0,75 kW
Potenza installata10 kW12 kW10 kW
CARATTERISTICHE GENERALI
Peso totale macchina + servizi (senza accessori)4000 kg5000 kg6000 kg
Ingombro a terra macchina + servizi (senza accessori)2000 x 2000 mm2000 x 2500 mm2500 x 2500 mm
